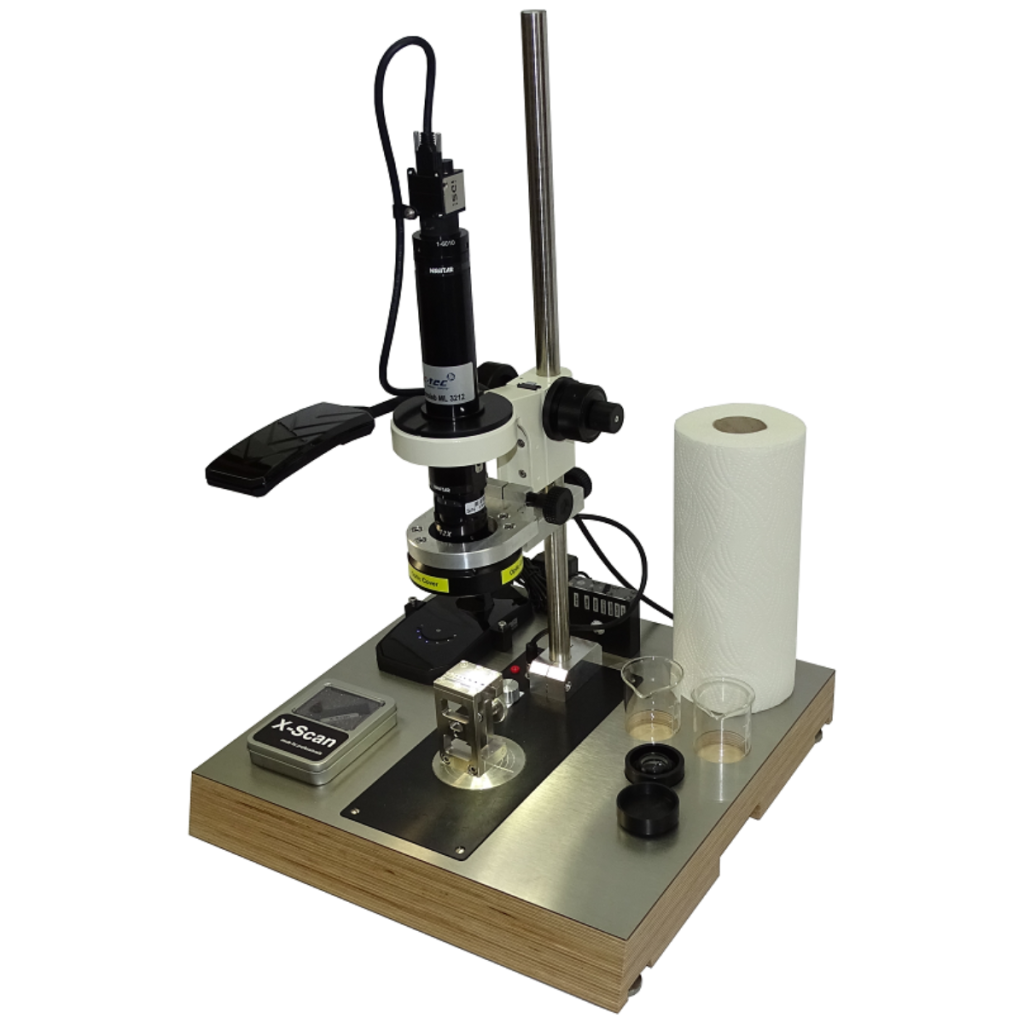

O C-Tec ML3212 é um microscópio de medição com zoom de 12x, desenvolvido para realizar testes e análises de cravações após o polimento. Com um microscópio de medição e um software de análise adequado, os cortes metalográficos podem ser medidos, classificados e documentados de acordo com as normas relevantes ou com os requisitos específicos do cliente.
A estação ótica ML 3212 está equipada com uma lente de zoom de 12x, proporcionando uma combinação excecional entre alcance de zoom e resolução. Esta configuração permite obter imagens de elevada qualidade para a análise detalhada de cortes metalográficos e para o controlo da qualidade das cravações.
A ótica oferece uma ampliação de imagem de 12:1 e é adequada para objetos com dimensões entre 1,1 × 1,6 mm e 14 × 19 mm. O fator de ampliação mais baixo é de 0,58x, permitindo trabalhar com objetos de 7,3 × 9,7 mm, enquanto o fator de ampliação máximo de 7x permite analisar objetos de apenas 0,59 × 0,8 mm.
Para um ajuste preciso da focagem, o C-Tec ML3212 dispõe de um suporte para microscópio com acionamento coaxial fino e grosso. A iluminação do campo de visão é assegurada por um anel luminoso LED com lente Fresnel AA de 100 mm.
A estação ótica está instalada numa placa de MDF laminada em aço inoxidável e inclui o software de análise X-Scan. A elevada qualidade da imagem é assegurada por uma câmara digital a cores USB 3.0 de elevado desempenho, equipada com sensor CMOS e uma resolução de 3072 × 2048 píxeis.
Para a análise de objetos de maiores dimensões, estão disponíveis como opção lentes auxiliares de 0,5x ou 0,25x. O PC não está incluído no fornecimento e deve ser solicitado separadamente.
| Especificação | Valor |
|---|---|
| Tipo de equipamento | Microscópio de medição para testes de cravação |
| Aplicação | Medição, classificação e documentação de cortes metalográficos após o polimento |
| Modelo | Optic Station ML 3212 |
| Zoom ótico | 12x |
| Ampliação de imagem | 12:1 |
| Dimensões dos objetos | 1,1 × 1,6 mm até 14 × 19 mm |
| Fator de ampliação mínimo | 0,58x |
| Tamanho do objeto a 0,58x | 7,3 × 9,7 mm |
| Fator de ampliação máximo | 7x |
| Tamanho do objeto a 7x | 0,59 × 0,8 mm |
| Suporte do microscópio | Acionamento coaxial fino e grosso para ajuste da focagem |
| Iluminação | Anel luminoso LED com lente Fresnel AA de 100 mm |
| Câmara | Digital a cores USB 3.0 de elevado desempenho, com sensor CMOS |
| Resolução da câmara | 3072 × 2048 píxeis |
| Software | X-Scan |
| Estrutura | Placa de MDF laminada em aço inoxidável |
| Lentes auxiliares opcionais | 0,5x ou 0,25x para objetos maiores |
| PC | Não incluído; deve ser solicitado separadamente |
