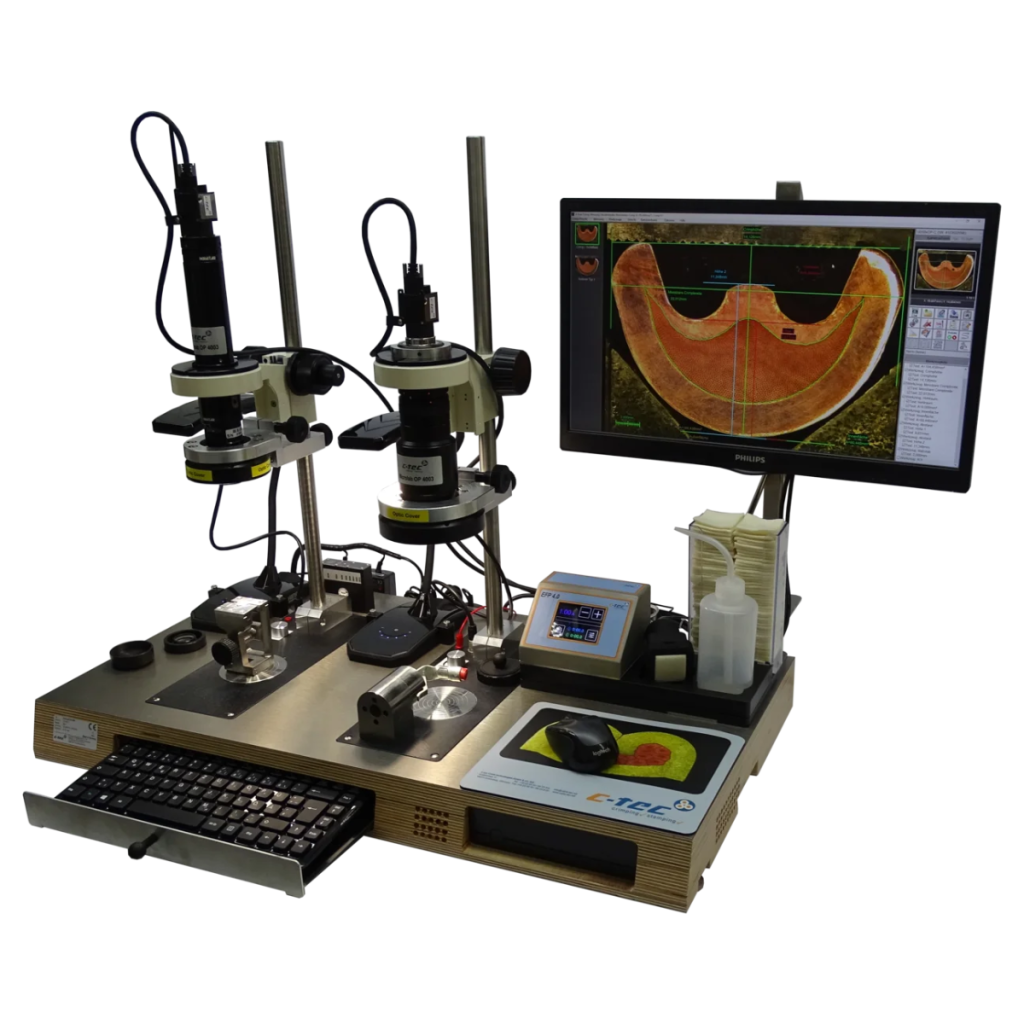

As duas ópticas de zoom diferentes da estação de ótica dupla OP4003 oferecem grande flexibilidade em termos das secções de cabos que podem ser examinadas. Graças às diferentes gamas de medição dos microscópios, podem ser inspecionados tanto cravações muito pequenas como objetos grandes até 70 mm.
A estação de ótica é montada numa placa de MDF revestida a aço inoxidável e é fornecida com o software de avaliação X-Scan, com o qual o corte metalográfico pode ser analisado e medido, avaliado e documentado de acordo com as normas relevantes ou requisitos específicos do cliente.
Como opção, a estação de ótica dupla também pode ser equipada como OP4003-pc com um mini PC integrado, incluindo monitor, teclado e rato.
Caraterísticas de desempenho
ÓPTICA ZOOM 12X:
- Ótica de zoom com ampliação de imagem 12:1
- Adequa-se a objetos com dimensões de 1,1 x 1,6 até 14 x 19 mm
- Fator de ampliação mais baixo 0,58x: tamanho do objeto 7,3 x 9,7 mm
- Fator de ampliação máximo 7x: tamanho do objeto 0,59 x 0,8 mm
- Tamanho do objeto 130-11x num monitor de 7
- Função de fecho confortável
- Suporte para microscópio com acionamento coaxial fino e grosso para ajuste da focagem
- Anel luminoso LED com lente Fresnel AA100 mm para iluminar o campo de visão
- Câmara digital a cores USB 3.0 com sensor CMOS e uma resolução de 3072x2048 pixels
- Opcional: lente auxiliar 0,25x ou 0,5x para aplicações alargadas
ÓPTICA ZOOM 6X:
- Excelente ótica de zoom para objetos grandes, bem como para a medição lateral de peças de contacto
- Utilizável para objetos de 18 a 108 mm de diâmetro
- Fator de ampliação mais baixo (Índice 18): 52 x 70 mm
- Fator de ampliação mais elevado (Índice 108): 11 x 16 mm
- Suporte para microscópio com 2 botões para ajuste da focagem
- Anel luminoso LED branco para iluminar o campo de visão
- Câmara digital a cores USB 3.0 com sensor CMOS e uma resolução de 3072x2048 pixels
- Profundidade de campo elevada
