Todos os aparelhos de teste incluem o software CableEye® e uma ponta de teste.

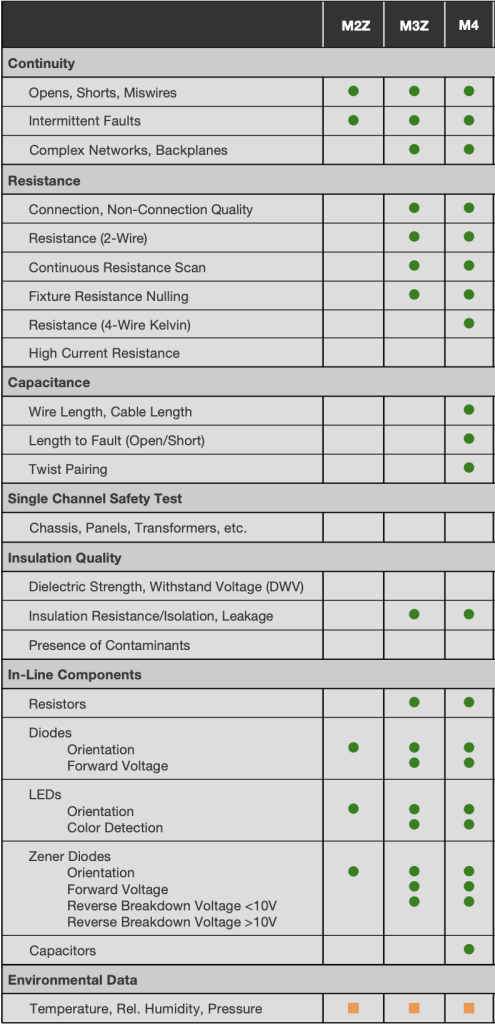

Principais funcionalidades
- Verificação da continuidade (aberturas, curto-circuitos, ligações incorretas e ligações intermitentes).
- Medição da resistência e verificação da qualidade das ligações e das não ligações pretendidas (séries M3 e M4).
- Medição de capacitância, relações de twist, comprimento do fio/cabo e localização de falhas (aberturas e curto-circuitos) (série M4).
- Confirmação automática da orientação dos díodos.
- Definição de tolerâncias absolutas ou percentuais, incluindo tolerâncias assimétricas.

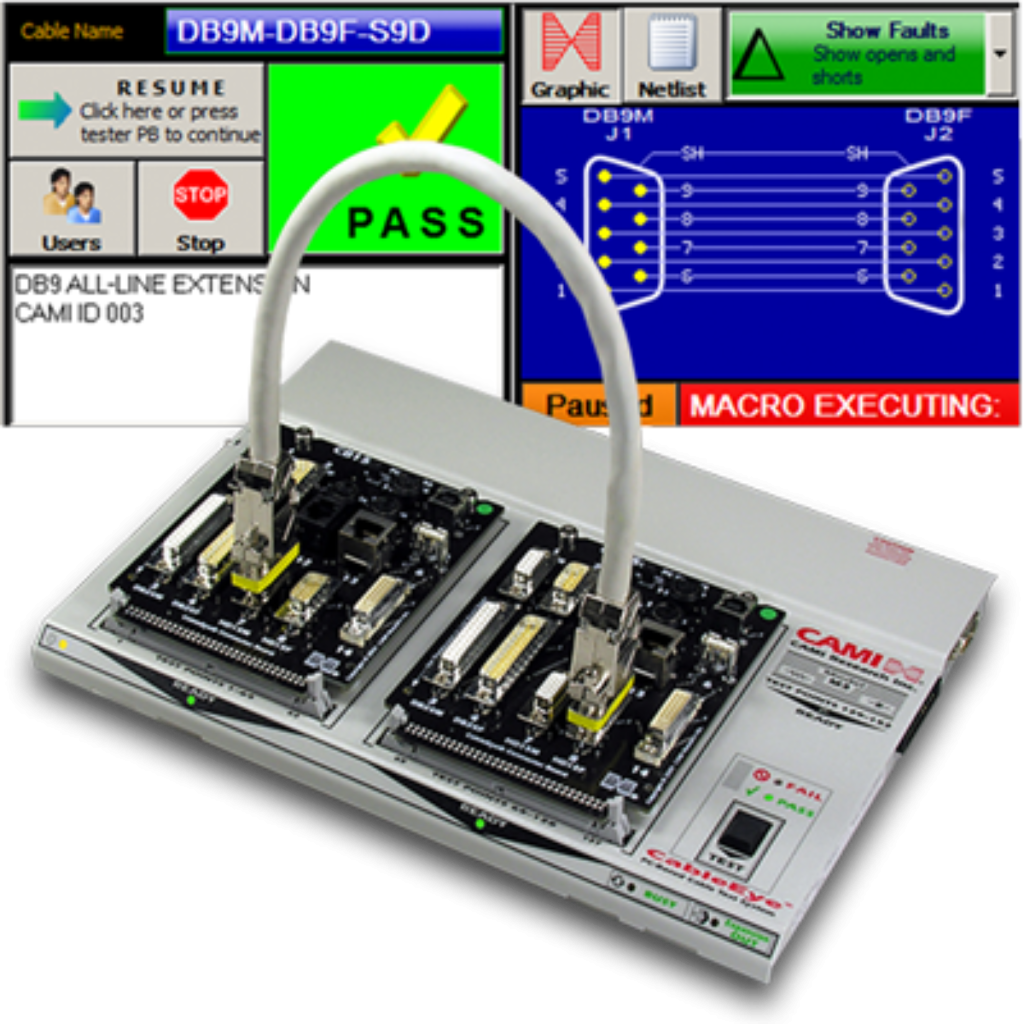

Software CableEye®
- Visualização gráfica dinâmica da Netlist/Wiring.
- Mais de 500 gráficos de conectores incluídos.
- Relatórios a cores, personalizáveis e prontos para impressão.
- Interface, relatórios e etiquetas disponíveis em vários idiomas.
- Modo de verificação PASS/FAIL ou interface gráfica de diagnóstico (GUI).
Placas de ligação
- Deteção automática e substituição rápida das placas CB.
- Mais de 60 placas disponíveis, compatíveis com mais de 200 tipos de conectores padrão.
- Placa universal CB8 para protótipos e conectores circulares.
- Placa CB28 para fios nus.
- Conjunto CB15 incluído.
Expansibilidade
- Todos os módulos de controlo, exceto o M2Z, suportam cabos até 76 condutores e permitem expansão.
- É possível adicionar um ou mais módulos de expansão de 128 pontos para testar cabos de maior dimensão.
- O módulo M2Z suporta cabos até 64 condutores e não permite expansão.
Fonte: CAMI Research Inc.
```
